Cross Section X

Manual Quick Profile.VLX



Quick Profile.VLX

ตัวโปรแกรม Quick Profile จะประกอบด้วย 2 ส่วนด้วยกัน ดังรูปตัวอย่าง

1. รายละเอียดเกี่ยวกับ Layer Name ของเส้น Contour line คือ Major line และ Minor line

2. รายละเอียดเกี่ยวกับการแสดงขนาดในแนวแกน X และ Y (Scale X,Y)

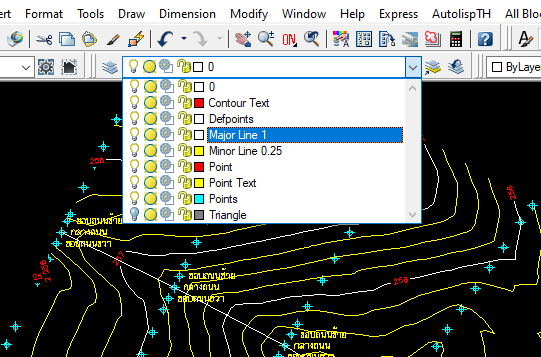

ส่วนที่ 1. Layer Contour Line Name Major and Minor โดยการดูจากชื่อของ Layer ในแบบ Contour ดังในภาพตัวอย่าง Major คือ Major Line 1 Minor คือ Minor Line 0.25



ส่วนที่ 2. Vertical and Holizontal Scale คือการย่อหรือขยายมาตราส่วนในแนวแกน X (Holizontal Scale) และในแนวแกน Y (Vertical Scale) โดยกำนดค่าลงไปได้ตามต้องการ

การใช้งานโดยเราต้องทำการลากเส้นตัดทำแนว Profile ที่เราต้องการโดยใช้เส้น Polyline (เท่านั้น)  ทำการโหลดโปรแกรม Quick Profile.VLX แล้วเรียกใช้งานด้วยคำสั่งย่อ QPF จากนั้นให้เราทำการเลือกเส้นแนวตัดที่สร้างไว้ก่อนหน้านี้ เส้น Polyline (เท่านั้น) Select the Horizontal alignment: จากนั้น ให้เราทำการวางภาพตัด Profile ที่สำเร็จแล้ว Pick Start Table : เป็นอันเสร็จการทำ Profile โปรแกรมจะทำการวนทำซ้ำไปเรื่อย ๆ กรณีที่เรามีหลายแนวในการหน้าตัด Profile

*** Fontตัวโปรแกรมตั้งไว้เป็น RID_TE.shxนะครับถ้าไม่แสดงก็หาโหลดมาใส่ด้วยนะครับ ***
