    Load Lisp file and Start with CROSSX to execute

-      แนะนำให้ insert blocks เข้ามาในแบบก่อนแล้วค่อยเริ่มคำสั่งใช้งาน

-      ถ้าเราไม่ได้ insert blocks เข้ามาก่อนจะมีข้อความเตือนให้ insert blocks ดังนี้

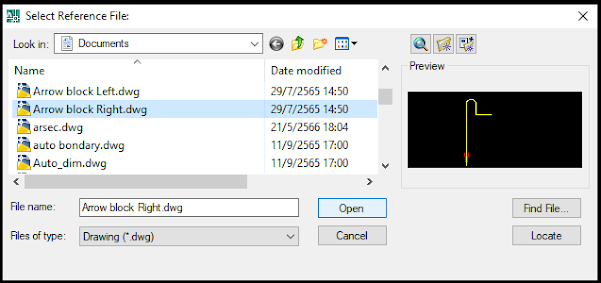

-      แล้วโปรแกรมจะให้เราเลือก blocks ทั้ง 2 ตัว

Arrow block Left (Dynamic block)

Arrow block Right (Dynamic block)

-      ต่อไปก็ทำการเลือกไฟล์ Excel.CSV

-      แล้วก็เลือกตำแหน่งเพื่อวางตาราง

รูปแบบ Excel file .CSV มีดังนี้

     เซลล์ A Sections Nmae

     เซลล์ B ระยะทาง กม.

     เซลล์ C ค่าระดับ  เมตร

     เซลล์ D รายละเอียดตำแหน่ง

     เซลล์ A บรรทัดสุดท้ายใส่ autolispth หรือ end

Canal distance

Canal Distance.

ปรับให้ใช้งานง่ายกว่าตัวเดิมแค่ เลือกเส้นคลองแต่ต้องขยายให้เห็นเส้นคลองทั้งหมด(zoom extents) แล้วเลือกเส้นตัดคลองและชื่อแนวตัดคลอง



X Sections CSV

 X Sections CSV

X Cross Sections.

    Setting Data on Dialog box.

    - Elevation Max.

    - Elevation Min.

    - Center line.

    - Scale X

    - Scale Y

    Select Excel.CSV File.

    Pick Start a table point.



Excel File.CSV
