Manual Geographic to UTM Coordinate Converter



Geographic to UTM Coordinate Converter

การแปลงค่าไปมาระหว่าง "พิกัดภูมิศาสตร์" และ "พิกัดกริด" หรือที่นิยมเรียกกันว่า  Latitude และLongitude และ UTM Datum WGS84 East(X) North(Y)

ในโปรแกรมเรามีทั้งหมด 5 ส่วนด้วยกันดังนี้

1.  File Lat Long

2.  File UTM

3.  Save to .CSV File

4.  Zone Hemisphere N or S

5.  Drawing XY or NE

1. File Lat Long

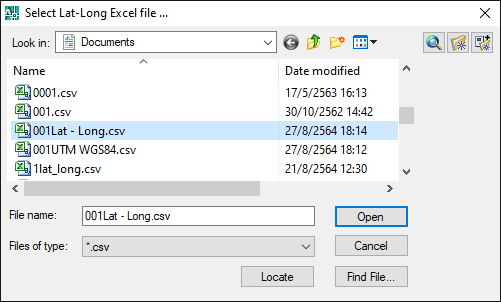

เมื่อเรากดปุ่ม File Lat Long จะมีไดอะรอค ให้เราทำการเลือกไฟล์ Lat Long Excel .CSV

ส่วนไฟล์ Excel .CSV ก็จะมีค่าจำนวน 2 เซล คือเซล

A = Latitude Decimal Degrees. เส้นรุ้งซึ่งมีหน่วยเป็นองศา

B = Longitude Decimal Degrees. เส้นแวงซึ่งมีหน่วยเป็นองศา

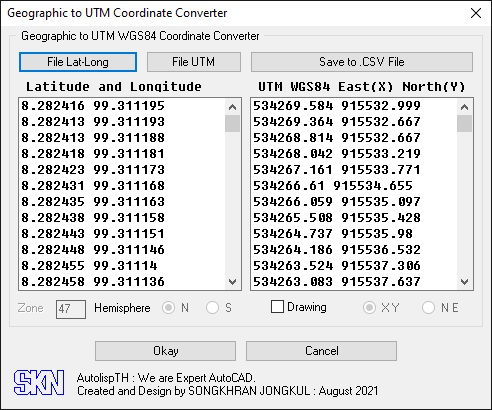

เมื่อเรานำเข้าไฟล์ Lat Long Excel .CSV แล้วในโปรแกรมของเราทางด้านซ้ายมือ คือค่า Latitude และ Longitude ที่มีหน่วยเป็นองศา ที่เราต้องการจะแปลงให้เป็น UTM Datum WGS84 ซึ่งค่าที่ได้ออกมาจะอยู่ทางด้านขวามือคือ UTM WGS84 East(X) North(Y)

 ถ้าเราต้องการบันทึกเป็นไฟล์ Excel .CSV ก็ทำการบันทึกด้วยปุ่ม 3. Save to .CSV File ใส่ชื่อไฟล์ที่ต้องการแล้วทำการ Save

ในส่วนนี้เราสามารถ วาดภาพจากค่า Coordinate UTM WGS84 ที่เราได้แปลงมาแล้วได้ด้วยข้อ

5.Draw. XY or NE โดยทำการติ้ก / ในช่อง Draw แล้วเลือก Coordinate เป็น XY หรือ NE แล้วกด OK ดำเนินการ ส่วนช่อง FLOC คือการหาตำแหน่งที่ Drawing ในแผนที่ Google Map.

2. File UTM ในการแปลง UTM WGS84 เป็น Latitude และ Longitude ให้เรากำหนดค่าในส่วนที่ 4. Zone Hemisphere N or S ที่ต้องการและเลือกค่า ซีกโลก hemisphere เป็น N (North) หรือ S (South)

เมื่อเรากดปุ่ม File UTM จะมีไดอะรอค ให้เราทำการเลือกไฟล์ UTM WGS84 Excel .CSV

ส่วนไฟล์ Excel .CSV ก็จะมีค่าจำนวน 2 เซล คือเซล

A = Easting (X)

B = Northing (Y)

 เมื่อเรานำเข้าไฟล์ UTM WGS84 Excel .CSV แล้วในโปรแกรมของเราทางด้านซ้ายมือ คือค่า UTM Datum WGS84 East(X) North(Y) ที่เราต้องการจะแปลงให้เป็น Latitude และ Longitude ที่มีหน่วยเป็นองศา ซึ่งค่าที่ได้ออกมาจะอยู่ทางด้านขวามือ

 ถ้าเราต้องการบันทึกเป็นไฟล์ Excel .CSV ก็ทำการบันทึกด้วยปุ่ม 3. Save to .CSV File ใส่ชื่อไฟล์ที่ต้องการแล้วทำการ Save
